本文从Epic Games官方的视频整理而来，原视频来自于：https://www.youtube.com/watch?v=QdV_e-U7_pQ

并且加入了一点个人的思考（都在括号中）

背景

https://docs.unrealengine.com/5.0/en-US/RenderingFeatures/Lumen/

UE5是Unreal Engine新版本的引擎，目前还在early access状态，其中最引人注目的升级是推出了支持海量数据的几何体渲染模块Nanite，以及全动态的实时全局照明（Global Illumination，简称GI）模块Lumen

Lumen的主要特点是无需硬件光线追踪支持，也可以支持实时的全动态GI，无需预先烘焙，对室内外场景均可以达到较好的细节质量与性能的平衡，且与Nanite可以无缝配合。本文主要针对Lumen进行介绍。

目标

完全实时的GI
- 针对下一代游戏主机
- 进一步支持高端PC
高性能的反射
- 与动态GI集成在一起
巨大的开放世界
- 所有东西都支持流式加载（stream)
- 能够处理百万个实例（Nanite级别的内容）

室内（光照）质量
- 目前为止是实时GI中最困难的问题
无缝的支持室内外场景过渡（例如从室内走到室外）

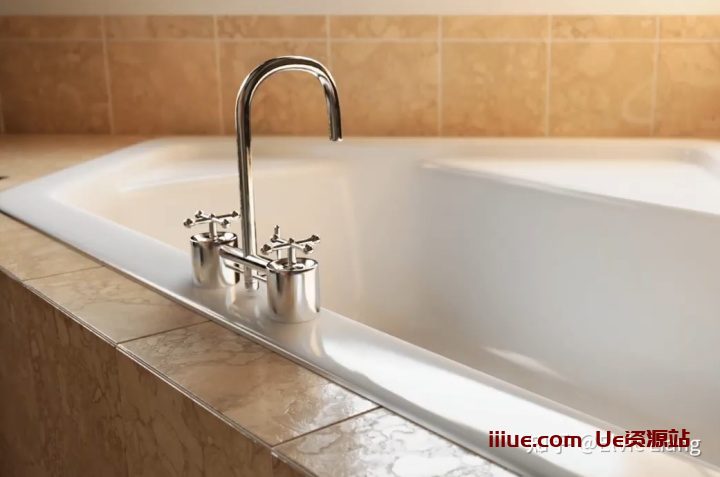

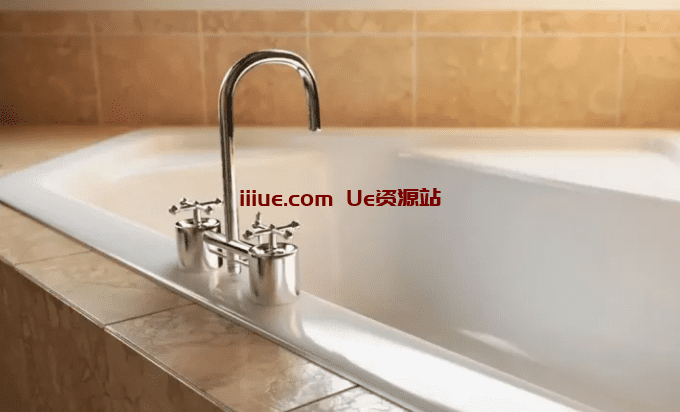

Lumen的一些效果图（细节很高）

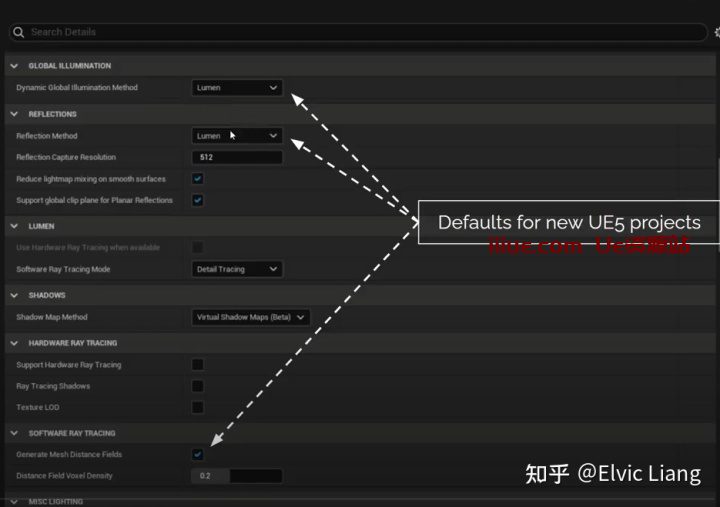

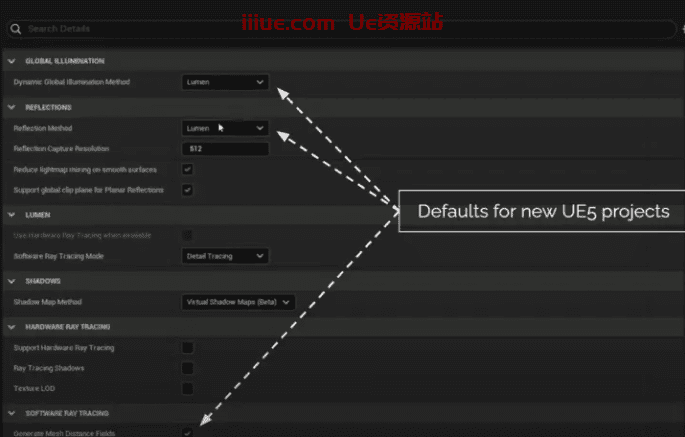

UE5中开启Lumen的方法

动态GI方法设置为Lumen
反射方法设置为Lumen
由于Lumen的算法依赖于Signed Distance Field（简称SDF），所以需要打开SDF的生成
以上设置在UE5新项目中默认打开

软件光线追踪 - 默认

先与depth buffer进行光线追踪（屏幕空间光线追踪）
（如果得不到交点，或者光线走出屏幕外）利用compute shader与SDF进行光线追踪
对于光线交点，通过Surface Cache（Lumen特有的一种cache）计算光照

（Lumen的底层可以理解为就是一个软件光线追踪的架构，为了加速，先尝试与屏幕空间光线追踪，再尝试与场景的voxel形式的近似表达求交，Lumen还大量使用了compute shader来实现GPGPU软件算法）

混合追踪管线

每种追踪方法解决它能够解决的问题

红色为屏幕光线追踪
绿色为Mesh Distance Field追踪（逐个物体一个SDF，主要针对追踪距离较近的光线）
蓝色为Global Distance Field追踪（把整个场景合并为一个SDF，主要针对追踪距离较远的光线）

（这里其实用到一个常识，光线追踪的越远的时候，ray differentials越大，于是geometry LOD level可以越粗糙）

（根据UE5文档：Lumen对于开始的2米使用Mesh Distance Fields进行追踪，剩余的距离使用Global Distance Field进行追踪）

Mesh Distance Fields

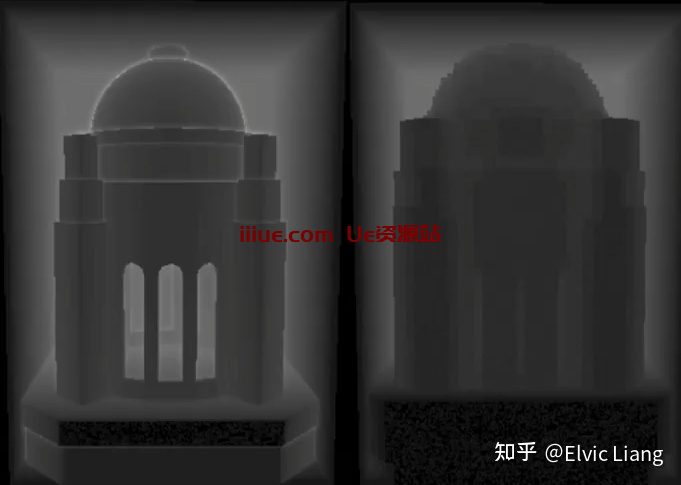

（UE4本来就支持Mesh SDF，UE5的主要改进是支持了）稀疏的表达（用于节省空间）

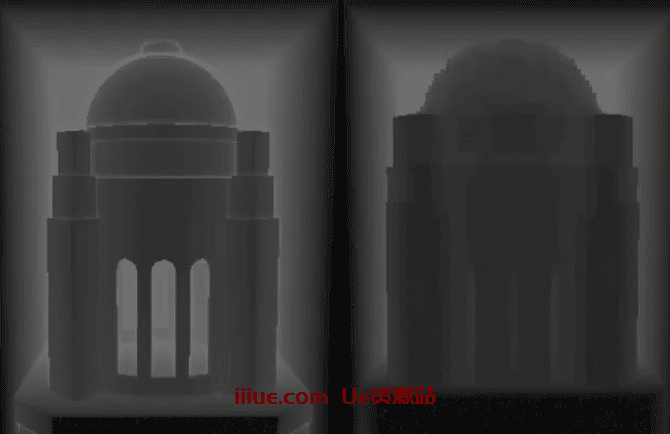

（左：UE5，右：UE4，支持了稀疏的表达方式以后，同样空间存储的精度就提高了，可以参考OpenVDB/NanoVDB）

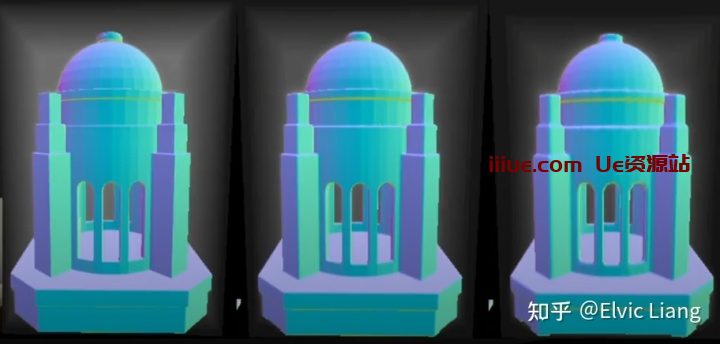

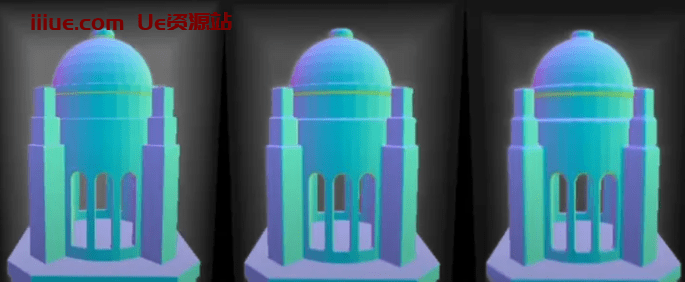

（同时Mesh SDF还支持了）Mipmaps

（Lumen通过Mesh SDF + Mipmap的方式来支持场景几何的LOD表达，也是为了优化光线追踪）

基于距离从磁盘以流式（stream）加载
稀疏表达允许了默认voxel密度翻倍，并且每个mesh最大的voxel分辨率是原来的4倍
- 净内存消耗：约UE4的一半
Mesh Distance Field的构造速度是原来的10倍（这也是该技术能够实用化的一个重要原因）

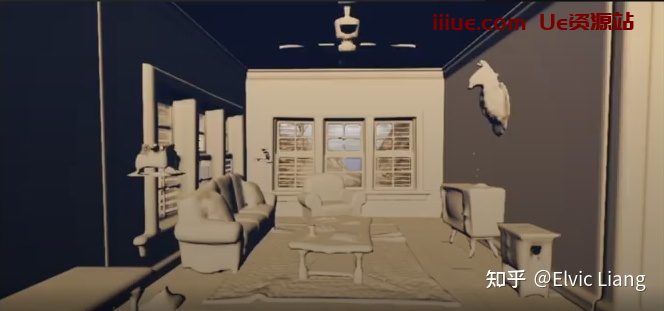

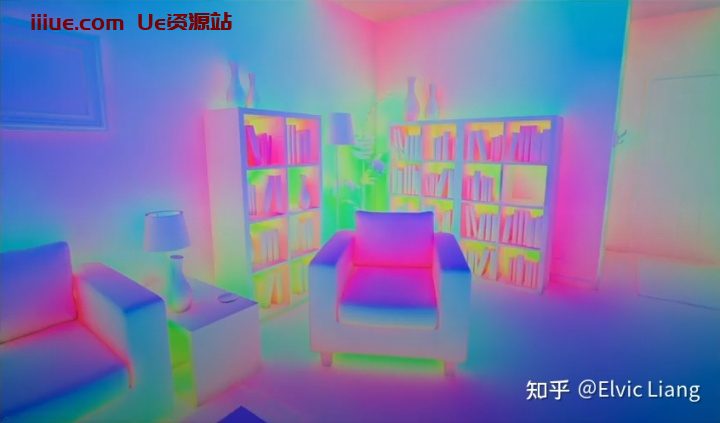

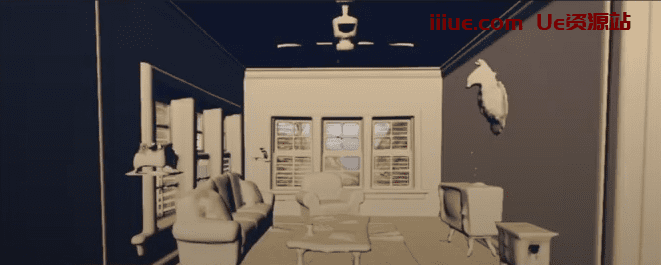

简单光照模式下更好的可视化Mesh SDF（主要用于调试）

Surface Cache

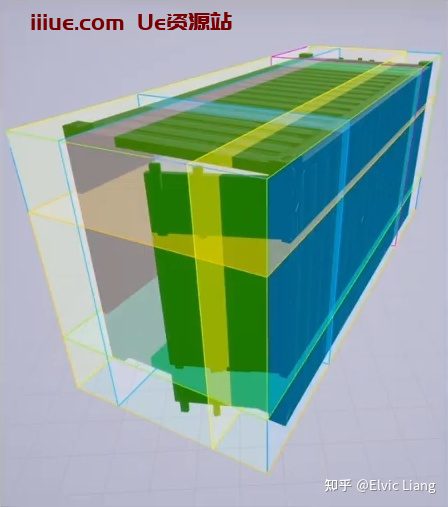

离线放置的'Cards' = mesh捕捉

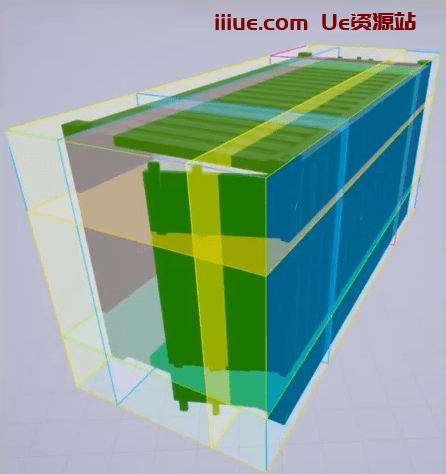

- r.Lumen.Visualize.CardPlacement 1

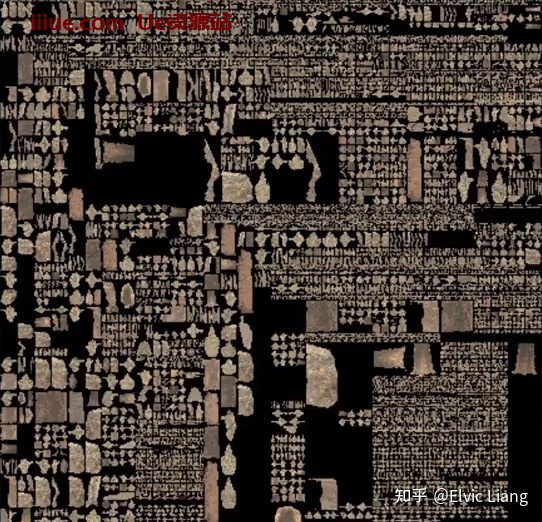

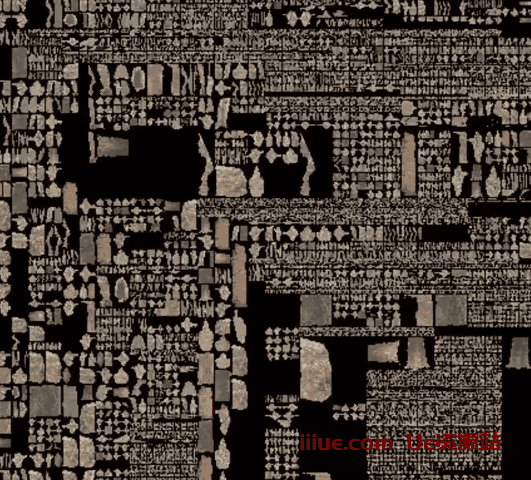

（这里涉及到一个重要概念就是mesh card，这是Lumen特有的一个结构，原理为从不同的方向获取mesh表面属性的投影，这些投影后的属性被储存在纹理atlas中）

在低分辨率捕获mesh到atlas

对于Nanite mesh能够加速10-100倍
- Nanite LOD本身就能够伸缩到低分辨率
- Nanite基于compute shader的GPGPU软件实现，可以一次性并行绘制mesh LOD到所有的Card上（称为Multi-View支持，所以相比于其它mesh类型能加速那么多）

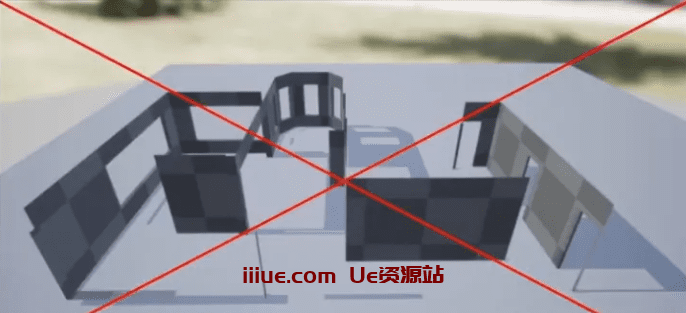

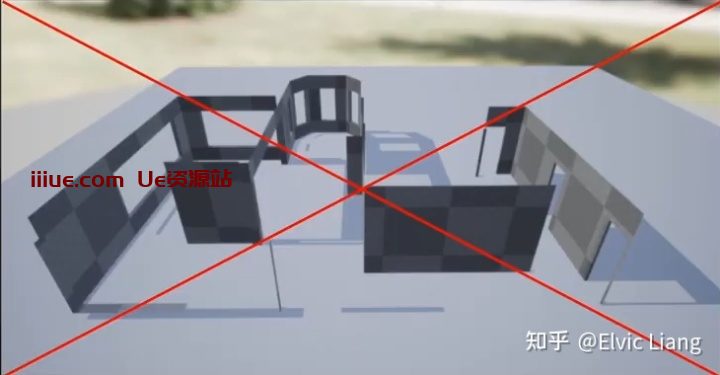

只支持简单的室内结构
- 墙壁、地板、天花板必须是单独的mesh（否则无法正确捕获）

缓存了直接光照
支持低质量的多次反弹GI

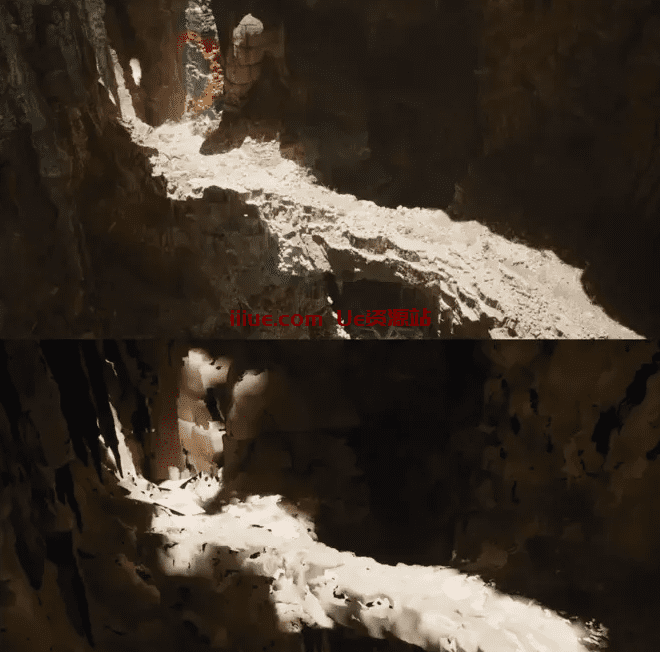

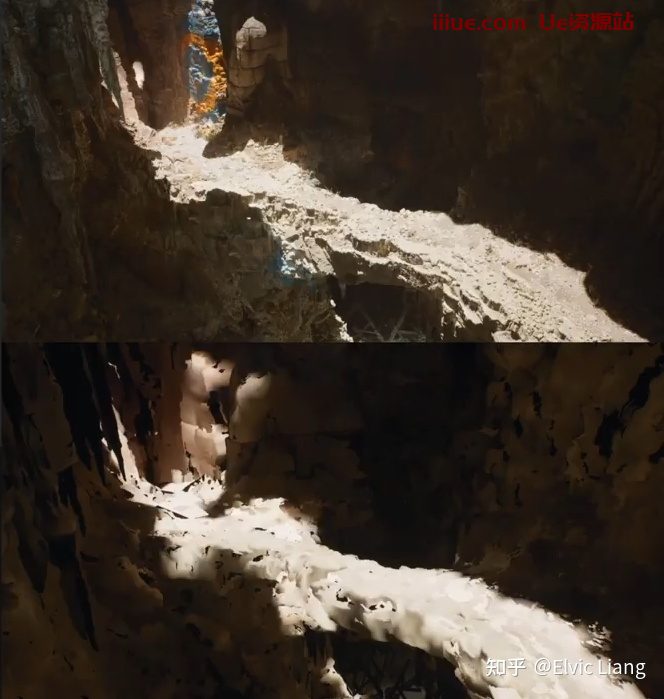

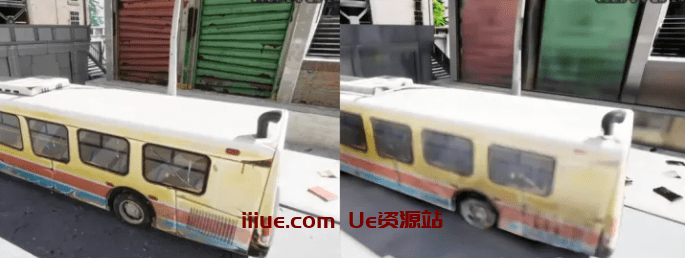

（上图是Nanite + Lumen的最终渲染效果，下图是Lumen的Surface Cache捕获的低分辨率光照）

（根据UE5文档：Lumen的Surface Cache只能覆盖从摄像机开始200米内的场景，超过这个范围，GI只计算屏幕空间反射。Lumen支持一种实验性的Distant Scene表达，可以允许追踪远于Surface Cache的场景范围。Distant Scene覆盖了200米到1千米的场景范围，原理是基于Nanite从太阳渲染一张Reflective Shadowmap，然后在Final Gather的时候与这张heightfield图求交。）

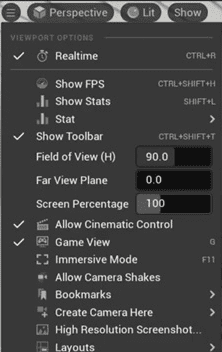

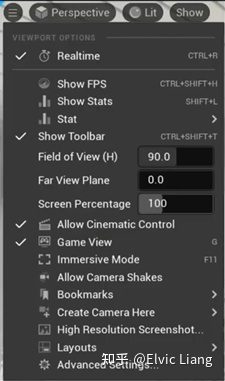

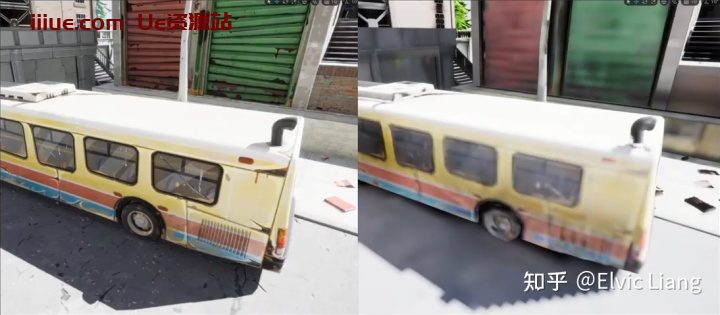

（Lumen场景调试方法，打开）Show -> Visualize -> LumenScene

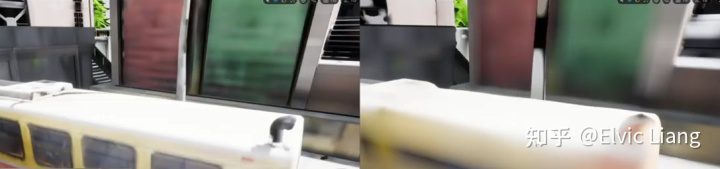

这是Lumen的光线在屏幕空间追踪失败的时候，实际看到的场景样子

（所以如果右侧的效果和左侧的差异过大，会造成GI与直接看到的场景效果不一致，此时的一种解决方法是针对有问题的mesh加大SDF分辨率）

优化

合并所有的Mesh Distance Fields为Global Distance Field
- UE5中2倍精度，且是稀疏表达

把Surface Cache合并为Voxel Lighting（体素光照）

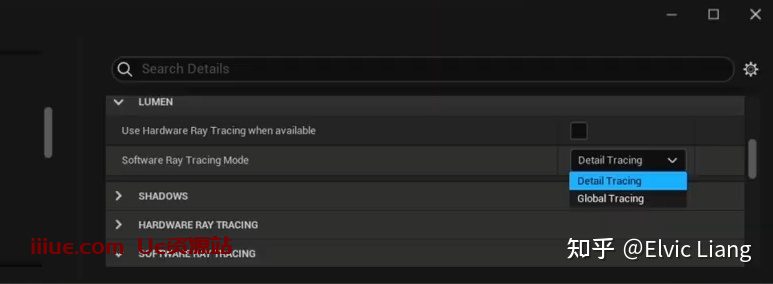

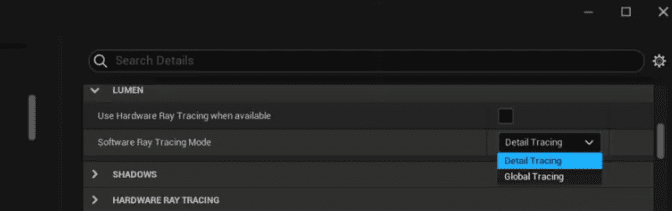

默认对光线最开始的两米，与Mesh Distance Fields求交（通过Detail Tracing模式打开，大于2米则与Global Distance Field求交）
当打开Global Tracing模式的时候，则直接跳过上述与Mesh Distance Field求交过程

软件光线追踪的局限性

只支持静态mesh和实例化的静态mesh
5.0正式发布会支持Landscape
World Position Offset会引起瑕疵
更多信息看'Lumen Technical Details'文档：Lumen Technical Details

硬件光线追踪

提供最高质量，但是最高的成本 + 仅限部分显卡支持
PC: 需要D3D12版本支持
- NVIDIA RTX-2000系列或更高显卡
- AMD RX-6000系列或更高显卡
在early access版本中仅部分支持
- 反射
- Final Gather的一部分

（Lumen部分支持通过硬件光线追踪进行计算，主要是为了高质量，不是为了性能，但是实现还比较早期）

硬件光线追踪与Nanite

只能与Nanite的'Proxy'（代理）几何体求交
- 屏幕光线追踪掩盖了不一致性
如果发现瑕疵可能需要提高'Proxy Triangle Percent'参数

硬件光线追踪性能

在early access版本中不能超过10000个实例
- 需要保持场景较小
- 在UE5/Main分支中已经支持了100000个实例，开发中
对于带蒙皮（skinned）的mesh代价很大（主要来源于逐帧rebuild BVH）
- 未来：光线追踪LOD bias

(Lumen中硬件光线追踪比软件光线追踪大约慢50%，软件得益于各种算法优化反而来的比较快，硬件比较暴力所以较慢）

光线追踪很慢

只能承担每个像素有1/2条光线，但是室内通常需要200+条光线才能收敛
通常的做法：
- Irradiance Fields
  - 看起来太平（不符合室内的细节要求）
  - 光照更新慢
  - volumes需要手工放置（流程负担）
- 屏幕空间降噪器（Denoiser）
  - 代价很大
  - 降噪能做的很有限（太noisy的情况效果很有限）

（这里就引入了Final Gather的概念，就是从某个点发射很多光线收集周围环境贡献的过程，而之后提到的Radiance Caching是实现Final Gather思路的一种具体算法）

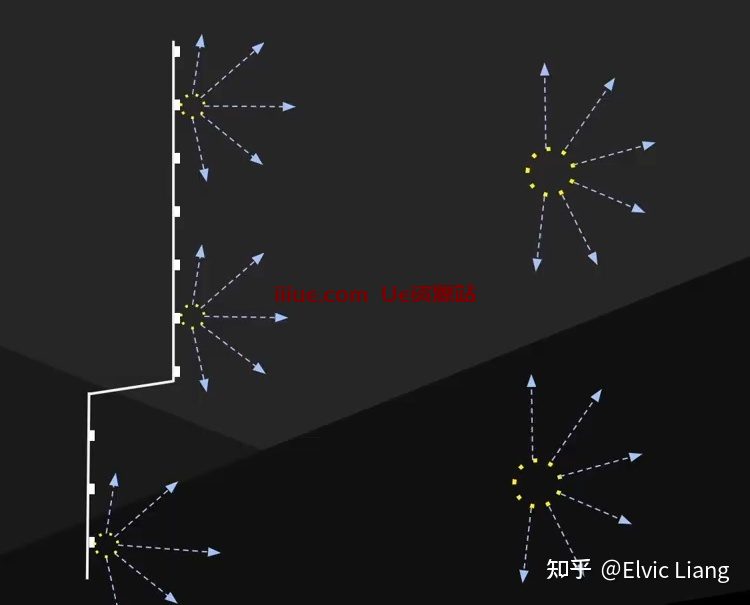

Lumen使用了屏幕空间的Radiance Caching算法

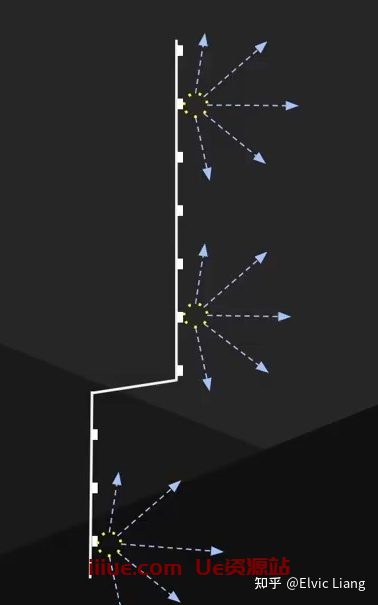

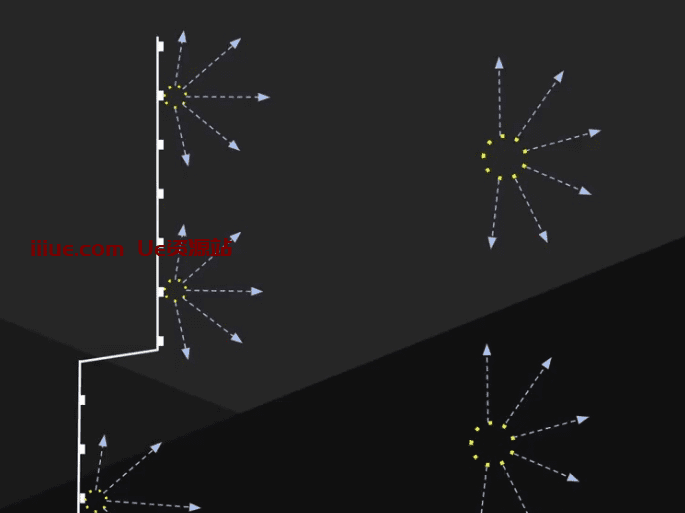

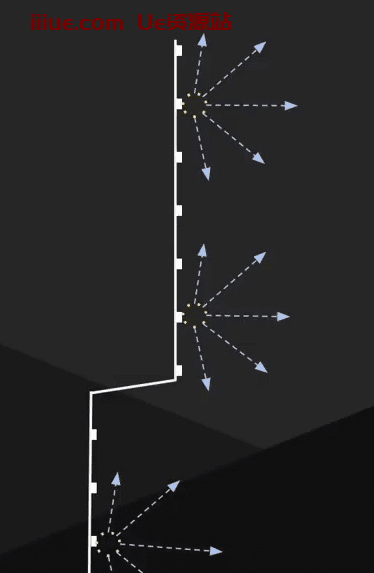

（Radiance Caching算法的核心是在空间中稀疏的采样一些表面的Hemispherical Harmonics，在没有采样的点，通过插值周围的Hemispherical Harmonics来获得光照分布，该插值出的光照分布可以与BRDF进行积分）

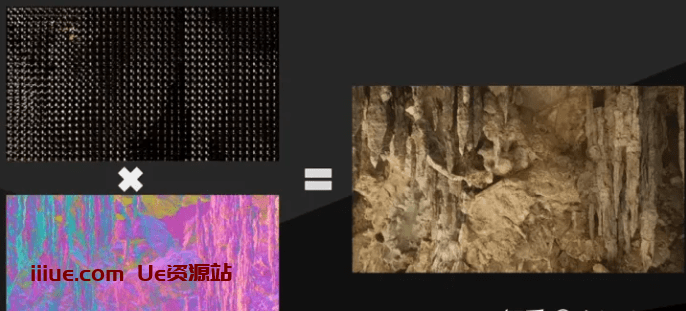

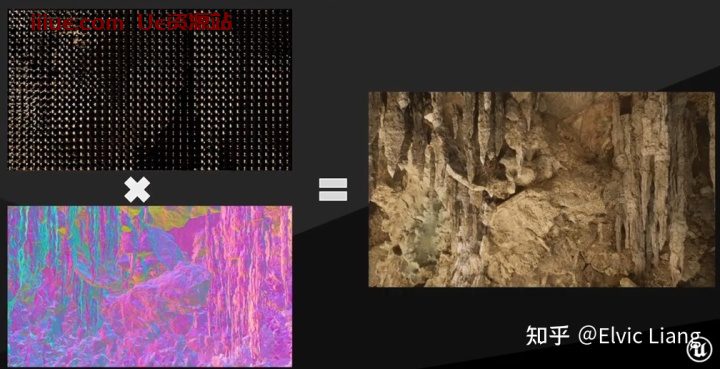

（Radiance Caching的优点是）非常低分辨率的tracing，全分辨率的细节

（Radiance Caching的本身性质，因为插值出的Hemispherical Harmonics是完整的光照分布，支持与任意经过Normal/Bump Mapping修改的法线朝向的BRDF积分）

使用世界坐标系的Radiance Caching实现稳定的远处光照

（在屏幕空间Radiance Caching的基础上，Lumen也使用了世界空间的Radiance Caching来支持场景较远部分的GI贡献）

World Radiance Cache（世界坐标系）

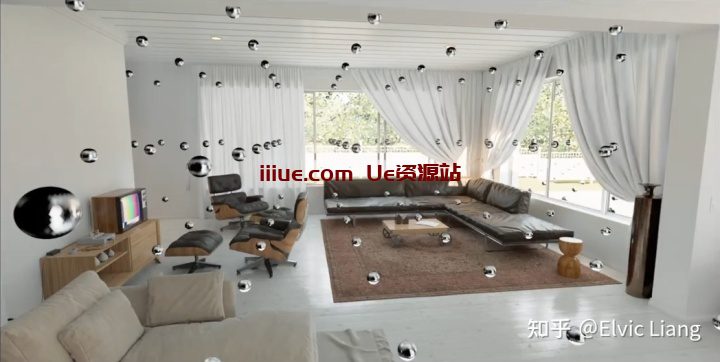

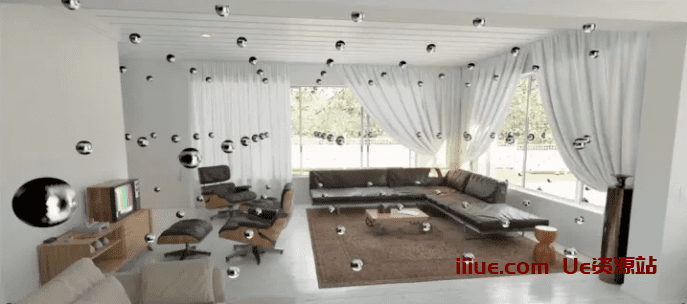

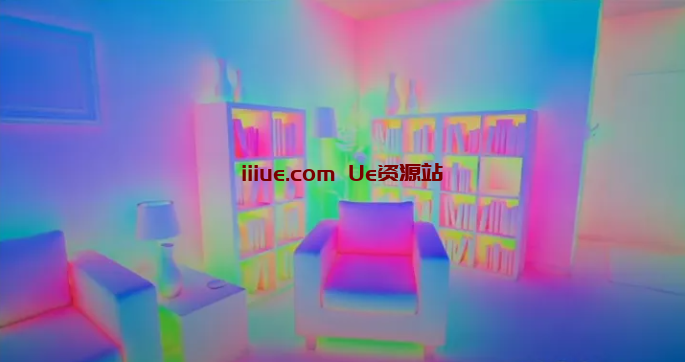

r.Lumen.RadianceCache.Visualize 1

（很稀疏，而且基本上还是个规则的grid，但是因为大多数像素都可以从屏幕空间Radiance Cache获得贡献，所以世界空间Radiance Cache的精度变得不是很重要）

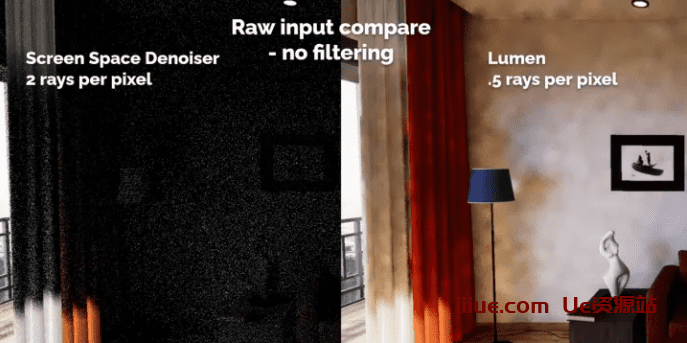

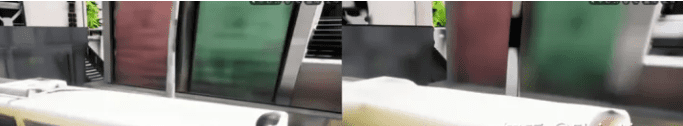

过滤前的图像对比

（左图：屏幕空间降噪器的输入图像，右图：Lumen的过滤前图像，整个场景只有室外光照明，纯光线追踪/Path Tracing由于输入图像过于noisy，对于降噪器的要求太高，而Lumen由于已经使用了各种biased算法来降低噪声，过滤出有效图片变得比较容易，在同样光线预算的情况下可以更高效的生成图像）

Lumen Reflections

对于Roughness < 0.4的情况追踪额外的光线
- 意味着这些材质是代价最大的
对于Roughness > 0.4的情况重用Final Gather追踪的结果
- 粗糙的specular lobe收敛于diffuse（意思是分布很接近diffuse）
空间和时间域的降噪器

基于硬件光线追踪的反射

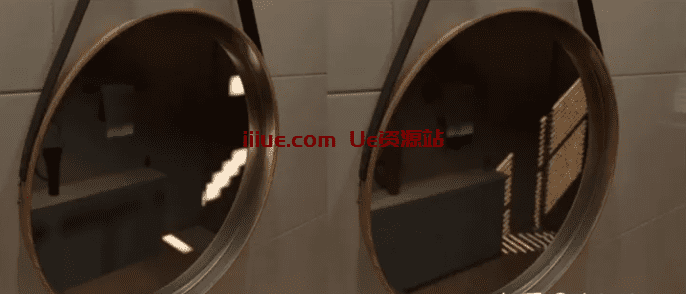

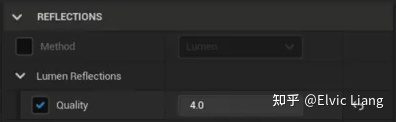

当Reflection Quality参数设为4的时候（是个magic number），对反射中看到的物体使用真实的光照（会进行shading + lighting，否则只是采样Surface Cache中粗糙的光照近似）

- Surface Cache依然提供了多次反弹的GI和天空照明

Lumen反射与光线追踪反射

Lumen反射支持
- 屏幕空间反射
- 软件（实现的）光线追踪
- 反射中的动态GI（通过Surface Cache）
- 反射中可以移动的带阴影的天光（通过Surface Cache）
- Clear Coat的两层反射功能
光线追踪的反射支持
- 反射中看到的Lightmap GI（和Lightmap的兼容性比较好，允许开历史的倒车）
- 多次反弹的反射
未来：Lumen反射
- 从光线追踪反射中掏空剩下的功能（替代光线追踪反射）
